Los cables coaxiales RG ofrecen una excelente transmisión y un funcionamiento estable en las redes de comunicaciones móviles 3G. Su fuerte resistencia a la interferencia electromagnética y al doblado, así como su adecuada flexibilidad permiten su aplicación en los productos electrónicos plegables y rotativos. Por otro lado, el cable coaxial es resistente al calor, las llamas y la corrosión atmosférica, y su temperatura de operación varía entre -55℃ 250℃. Este tipo de cable eléctrico se aplica principalmente en la transmisión de señales de radiofrecuencia (RF) de alta velocidad para la radiocomunicación móvil o fija y los dispositivos electrónicos con tecnología similar.
Parámetros técnicos:
Voltaje nominal: 1000V
Temperatura nominal: -55~200℃
Estándar: MIL-C-17

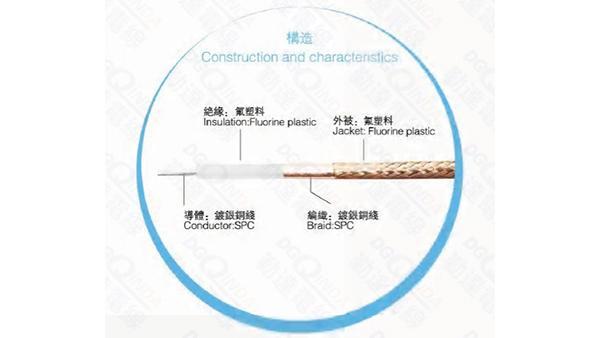

Material: Fluoroplástico para la capa aislante y la cubierta exterior, cobre recubierto de plata para el conductor central y la malla.
Color: Negro, blanco, rojo, marrón, amarillo, azul, verde, amarillo verdoso, transparente
| Tipo | Estructura interna mm | Diámetro de capa aislante mm | Malla trenzada | Diámetro total mm | Impedancia Ω | Atenuación≤dB/100mm | ||
| 400M Hz | 1000M H z | 3000M Hz | ||||||
| RG-142/U | 1 / 0 . 93 | 3.0±0 . 18 | Doble malla de cobre chapado en plata | 4.23±0 . 15 | 50±3 . 5 | 21 | 52 | 93 |
| RG-178/U | 7 / 0 10 | 0.87±0.07 | Malla simple de cobre chapado en plata | 1.80±0 . 15 | 50± 3 .5 | 85 | 180 | 340 |
| RG-17 9 / U | 7 / 0 . 10 | 1 . 50±0 . 18 | Malla simple de cobre chapado en plata | 2.50 ±0.15 | 75±3 . 5 | 50 | 130 | 200 |
| RG-180/U | 7 / 0 . 10 | 2.59±0 . 18 | Malla simple de cobre chapado en plata | 3.5 8±0.15 | 95±3 . 5 | 32 | 61 | 134 |
| RG-316/U | 7 / 0 . 17 | 1.50± 0.18 | Malla simple de cobre chapado en plata | 2.50±0.15 | 50±3.5 | 45 | 95 | 180 |
| RG-30 2 / U | 1 / 0.64 | 3.0 ±0.18 | Doble malla de cobre chapado en plata | 4.23±0.15 | 75±3 . 5 | 31 | 57 | 105 |
| RG-303/U | 1 / 0 . 93 | 3.0±0. 18 | Malla simple de cobre chapado en plata | 4.23±0.15 | 50±3 . 5 | 2 3 | 53 | 95 |
| RG-30 4 / U | 1 / 1 .4 9 | 4 . 6±0.18 | Doble malla de cobre chapado en plata | 7.10±0.15 | 50±3.5 | 14 | 27 | 48 |
| RG-400/U | 19/0.20 | 3.0±0. 18 | Doble malla de cobre chapado en plata | 4.23±0.15 | 50±3.5 | 22 | 52 | 93 |
| RG-404/U | 7/ 0 . 10 | 0.87± 0.07 | Malla simple de cobre chapado en plata | 1.80±0.15 | 50±3.5 | 85 | 180 | 340 |
