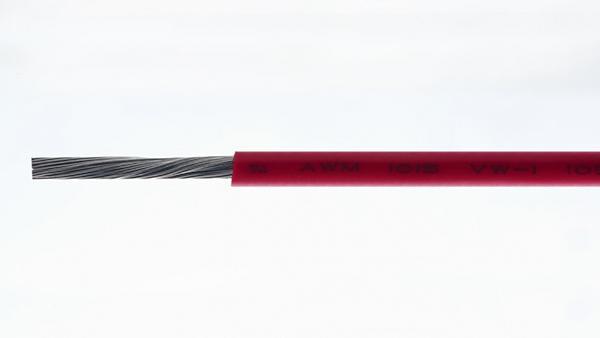

Cables aislados con policloruro de vinilo UL1015

Aplicación
Los cables aislados con policloruro de vinilo UL1015 se aplican extensamente en la aviación, la metalurgia, la industria petrolera, la industria electrónica, los instrumentos, los electrodomésticos, la iluminación, los transformadores, los motores y los automóviles.

Parámetros técnicos
Voltaje nominal: 600V
Temperatura nominal: -60℃~+105℃
Estándar: UL758, UL1581, CSA, SGS

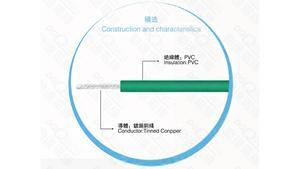

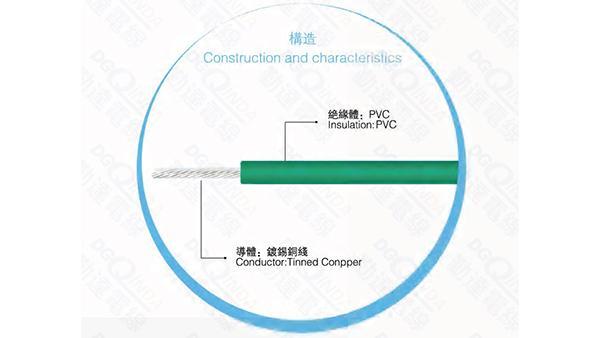

Material: PVC para la capa aislante y cobre estañado como conductor

Dimensiones
AWG Conductor Aislamiento Resistencia máxima (Ω/KM) Referencia de corriente admisible kg/km Longitud unitaria pie/m
Número de hilo NO. Diámetro de hilo mm Diámetro exterior Espesor Diámetro exterior
30 7 0 . 10 0.30 0.76 1.80 361 1.5 4.23 (1220)(4000)
28 7 0 . 12 0.36 0.76 1.85 242 2.0 4 64 (1220)(4000)
26 7 0.16 0.50 0.76 2.00 143 3.0 5.75 (1220)(4000)
24 7 0.20 0.60 0.76 2.10 89.3 4.0 6.85 (915)(3000)
22 7 0.254 0.80 0.76 2.30 56.1 6.0 8.89 (915)(3000)
20 11 0.254 1.00 0.76 2.50 35.3 8.0 11.5 (915)(3000)
18 16 0.254 1.20 0.76 2.70 22.2 13 14.7 (915)(3000)
16 26 0.254 1.50 0.76 3.00 16.6 18 20.5 (610)(2000)
14 41 0.254 1.90 0.76 3.50 9.50 24 30.0 (610)(2000)
12 65 0.254 2.40 0.76 4.00 5.53 30 43.5 (305)(1000)
10 105 0.254 3.00 0.76 4.50 3.95 40 63.8 (305)(1000)
9 133 0.254 3.40 0.76 5.00 3.30 46 79.9 (305)(1000)
8 133 0.280 3.80 1.20 6.20 2.62 59 107 Requisitos de pedido
7 133 0.310 4.20 1.20 6.60 1.93 72 127 Requisitos de pedido
6 133 0.354 4.80 1.60 8.00 1.58 84 173 Requisitos de pedido
5 133 0.400 5.40 1.60 8.60 1.23 96 212 Requisitos de pedido
4 133 0.446 6.00 1.60 9.20 1.03 110 256 Requisitos de pedido
3 133 0.500 6.80 1.60 10.0 0.78 123 313 Requisitos de pedido
2 133 0.562 7.50 1.60 10.7 0.55 151 382 Requisitos de pedido
1 133 0.631 8.50 2.00 12.5 0.48 164 496 Requisitos de pedido
1/0 133 0.710 9.50 2.00 13.5 0.39 188 609 Requisitos de pedido
2/0 133 0.800 10.6 2.00 14.6 0.31 200 754 Requisitos de pedido
3/0 133 0.900 12.0 2.00 16.0 0.24 255 935 Requisitos de pedido
4/0 133 1.000 13.5 2.00 17.5 0.19 310 1142 Requisitos de pedido
