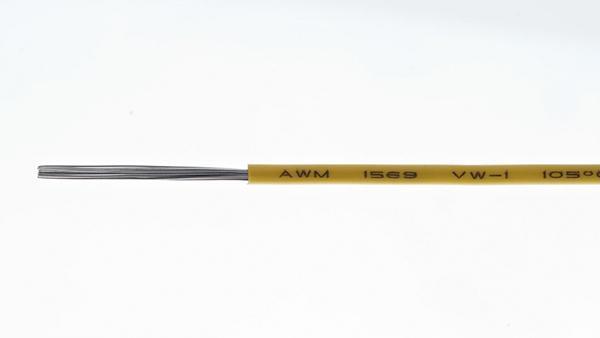

Cable aislado en PVC (de 2-AWG a 30-AGW) UL1569

Aplicación
El cable aislado en PVC UL1569 se usa extensamente en la industria de la aviación, la metalurgia, la industria petrolera, productos electrónicos, instrumentos eléctricos, electrodomésticos, aparatos de iluminación, transformadores, motores y automóviles.

Parámetros técnicos
Voltaje nominal: 300V
Temperatura nominal: -60℃~+105℃
Estándar: UL758, UL1581

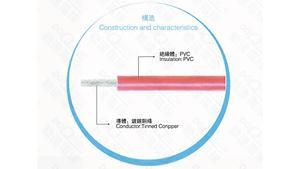

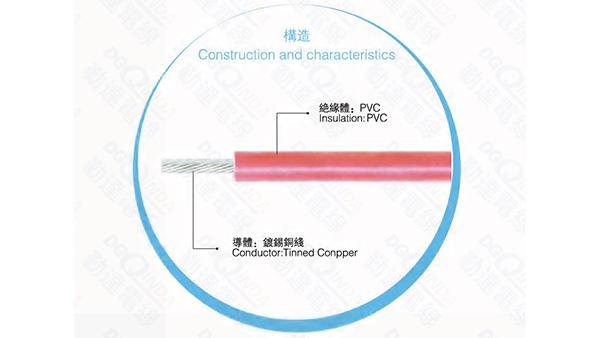

Material: PVC (policloruro de vinilo) para la capa aislante y cobre estañado como conductor

Dimensiones
AWG Conductor Insulation Resistencia máxima (Ω/KM) Referencia de corriente admisible kg/km Longitud unitaria pie/m
NO mm Diámetro exterior Espesor Diámetro exterior
30 7 0.10 0.30 0.40 1.10 361 1.5 1.84 (1220)(4000)
28 7 0.12 0.36 0.40 1.15 242 2.0 2.15 (1220)(4000)
26 7 0.16 0.50 0.40 1.30 143 3.0 3.06 (1220)(4000)
24 7 0.20 0.60 0.40 1.40 89.3 4.0 3.96 (915)(3000)
22 7 0.254 0.80 0.40 1.60 56.1 6.0 5.67 (915)(3000)
20 11 0.254 1.00 0.40 1.80 35.3 8.0 8.0 (915)(3000)
18 16 0.254 1.20 0.40 2.00 22.2 13 10.8 (915)(3000)
16 26 0.254 1.50 0.40 2.30 16.6 18 16.1 (610)(2000)
14 41 0.254 1.90 0.40 2.70 9.50 24 24.2 (610)(2000)
12 65 0.254 2.40 0.40 3.20 5.53 30 36.7 (305)(1000)
10 105 0.254 3.00 0.40 3.80 3.95 40 56.9 (305)(1000)
9 133 0.254 3.40 0.80 5.00 3.30 46 79.9 (305)(1000)
B 133 0.280 3.80 0.80 5.40 2.62 59 96 Requisitos de pedido
7 133 0.310 4.20 0.80 5.80 1.93 72 115 Requisitos de pedido
6 133 0.354 4.80 0.80 6.40 1.58 84 146 Requisitos de pedido
5 133 0.400 5.40 0.80 7.00 1.23 96 183 Requisitos de pedido
4 133 0.446 6.00 0.80 7.60 1.03 110 224 Requisitos de pedido
3 133 0.500 6.80 0.80 8.40 0.78 123 279 Requisitos de pedido
2 133 0.562 7.50 0.80 9.10 0.55 151 345 Requisitos de pedido
