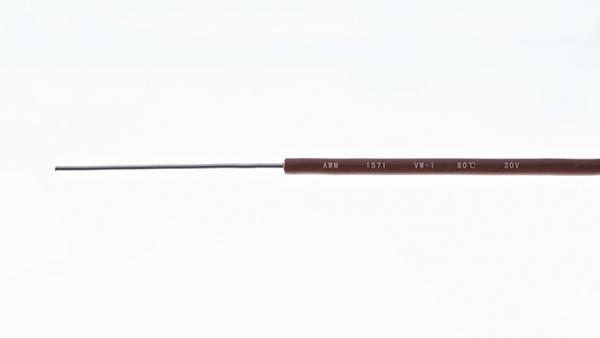

Cable eléctrico aislado en PVC UL1571

Aplicación
El cable eléctrico aislado en PVC UL1571 se utiliza para la conexión interna en el circuito secundario de los equipos electrónicos.

Parámetros técnicos
Voltaje nominal: 30V
Temperatura nominal: 80℃
Estándar: ULVw-1 (prueba de resistencia al fuego vertical)

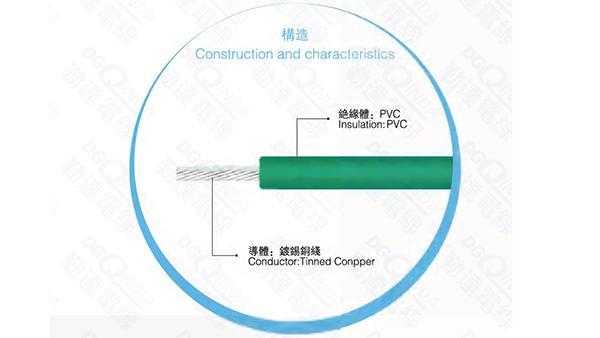

Material: PVC (policloruro de vinilo) para la capa aislante y cobre estañado para el conductor

Dimensiones
UI 1571 Rango Conductor Aislamiento Tolerancia mm Resistencia máxima de conductor Ω/km Resistencia mínima de aislamiento Ω/km (VAC/min ) Fuerza potencial de aislamiento
Temperatura ℃ Voltaje V AWG NO./mm Espesor mm Diámetro exterior mm
Cable multiconductor 80 ℃ 30V 34 7/0.060 0.20 0.60 ±0.05 932 15 500
32 7/0.080 0.20 0.60 ±0.05 600
30 7/0.100 0.20 0.70 ±0.05 361
28 7/0.127 0.20 0.80 ±0.05 227
26 7/0.160 0.20 0.90 ±0.05 143
24 11/0.160 0.20 1.05 ±0.05 88.6
Cable tipo revestimiento después de trenzado 80 ℃ 30V 34 7/0.060 0.20 0.60 ±0.05 932
32 7/0.080 0.20 0.65 ±0.05 600
30 7/0.100 0.20 0.70 ±0.05 361
28 7/0.127 0.20 0.80 ±0.05 227
26 7/0.160 0.20 0.90 ±0.05 143
24 7/0.200 0.20 1.05 ±0.05 88.6
Cable monoconductor 80 ℃ 30V 32 1/0.203 0.20 0.60 ±0.05 575
30 1/0.254 0.20 0.65 ±0.05 377.0
28 1/0.32 0.20 0.75 ±0.05 245.0
26 1/0.404 0.20 0.85 ±0.05 155
24 1/0.511 0.20 0.95 ±0.05 924
