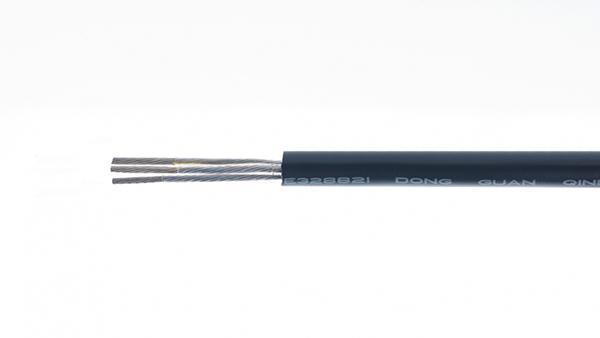

Cable multiconductor con aislamiento de PVC UL2468

Aplicación
El cable multiconductor con aislamiento de PVC UL2468 se emplea básicamente en la aviación, la metalurgia, la industria petrolera, la industria electrónica, instrumentos y electrodomésticos, aparatos de iluminación, transformadores y motores.

Parámetros técnicos
Voltaje nominal: 300V
Temperatura nominal: 80℃
Estándar: UL758, UL1581, CSAC22.2No.210.2, SGS

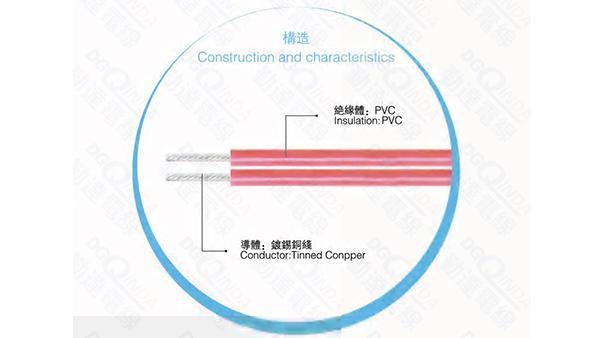

Material: PVC (policloruro de vinilo) para la capa aislante y cobre estañado para el conductor

Dimensiones
AWG Conductor Aislamiento Resistencia máxima (Ω/KM) Referencia de corriente admisible Kg/ k m Longitud unitaria pie/m
Número de hilo NO. Diámetro de hilo mm Diámetro exterior Espesor Diámetro exterior
28x2C 7 0.12 0.36 0.38 1.12x2.24 242 1.0 5.41 (305)(1000)
26x2C 7 0.16 0.48 0.38 1.24x2.48 143 2.0 7.23 (305)(1000)
24x 2C 7 0.20 0.60 0.38 1.36x2.72 89.3 3.0 9.38 (305)(1000)
24x2C 11 0.16 0.61 0.38 1.37x2.73 95.3 3.0 9.45 (305)(1000)
22x 2C 7 0.254 0.76 0.38 1.52x3.04 56.1 6.0 12.83 (305)(1000)
22x2C 17 0.16 0.76 0.38 1.52x3.03 56.1 6.0 12.59 (305)(1000)
20x2C 21 0.18 0.95 0.38 1.71x3.41 35.3 8.0 17.33 (305)(1000)
18x2C 34 0.18 1.21 0.38 1.97x3.93 22.2 13 25.14 (305)(1000)
18x2C 41 0.16 1.18 0.38 1.94x3.88 22.2 13 24.21 (305)(1000)
28x3C 7 0.12 0.36 0.38 1.12x3.36 242 1.0 8.12 (305)(1000)
26x3C 7 0.16 0.48 0.38 1.24x3.72 143 2.0 10.84 (305)(1000)
24x3C 7 0.20 0.60 0.38 1.36x4.08 89.3 3.0 14.07 (305)(1000)
24x3C 11 0.16 0.61 0.38 1.37x4.1 95.3 3.0 14.18 (305)(1000)
22x3C 7 0.254 0.76 0.38 1.52x4.75 56.1 6.0 19.24 (305)(1000)
22x3C 17 0.16 0.76 0.38 1.52x4.55 56.1 6.0 18.89 (305)(1000)
20x3C 21 0.18 0.95 0.38 1.71x5.12 35.3 8.0 26.00 (305)(1000)
18x3C 34 0.18 1.21 0.38 1.97x5.9 22.2 13 37.71 (305)(1000)
18x3C 41 0.16 1.18 0.38 1.94x5.82 22.2 13 36.31 (305)(1000)
28x4C 7 0.12 0.36 0.38 1.12x4.48 242 1.0 10.82 (305)(1000)
26x4C 7 0.16 0.4 0.38 1.24x4.96 14.3 2.0 14.45 (305)(1000)
24x4C 7 0.20 0.60 0.38 1.36x5.44 89.3 3.0 18.76 (305)(1000)
24x4C 11 0.16 0.61 0.38 1.37x5.46 95.3 3.0 18.91 (305)(1000)
22x4C 7 0.254 0.76 0.38 1.52x6.09 56.1 6.0 25.66 (305)(1000)
22x4C 17 0.16 0.76 0.38 1.52x6.06 56.1 6.0 25.18 (305)(1000)
20x4C 21 0.18 0.95 0.38 1.71x6.83 35.3 8.0 34.67 (305)(1000)
18x4C 34 0.18 1.21 0.38 1.97x7.87 22.2 13 50.29 (305)(1000)
18x4C 41 0.16 1.18 0.38 1.94x7.76 22.2 13 48.42 (305)(1000)
